0098.3240短路口绝缘板产品详情说明书

一、产品核心关键词

0098.3240短路口绝缘板、电解槽短路口绝缘板、冶金短路口绝缘垫片、高压绝缘插板、耐高温绝缘插板、玻纤环氧绝缘插板、短路口隔断绝缘件、耐腐绝缘插板、非标短路口绝缘板、电解槽绝缘配件

二、产品型号

产品型号

0098.3240短路口绝缘板（定型专属编号），专为设备短路口绝缘隔断设计的片状绝缘构件，可根据短路口尺寸、安装间隙微调长宽、厚度、倒角规格，适配高压、高温冶金电解设备专属绝缘场景，型号辨识度高，便于行业精准检索。

产品别称

短路口绝缘隔板、电解槽短路口绝缘垫片、高压短路口绝缘插件、冶金设备绝缘插板、短路口隔断绝缘板

三、产品细节

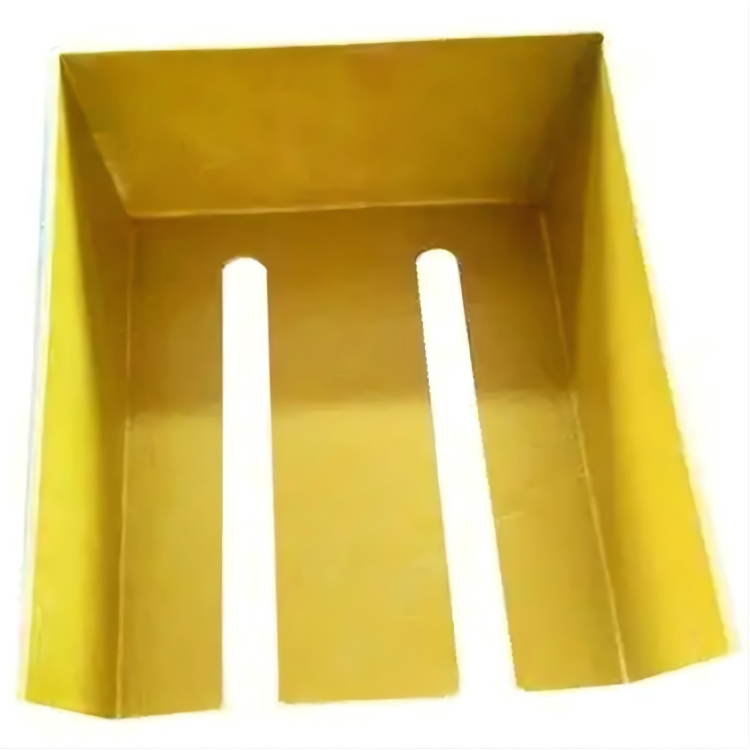

整体外观图：产品呈规整片状结构，板面平整无翘曲、无变形，边角倒角处理顺滑，整体厚薄均匀，通体色泽均匀无杂斑，适配短路口狭小间隙插装，贴合度高，无松动偏移隐患。
板面细节图：表面密实光洁，无气泡、无针孔、无杂质夹杂、无裂纹划痕，平整度可控，插装过程中不会刮伤设备接触面，长期使用保持板面完整。
切面细节图：采用数控精密切割工艺，切面垂直平整，无分层、无崩边、无毛刺，断面密实无空鼓，插装间隙贴合紧密，保障绝缘隔断效果。
边角细节图：四周做钝化倒角处理，无锋利豁口、无暗裂、无崩角，插装拆卸时不易划伤操作人员，受力时边角不易破损，提升使用安全性
插装适配图：板材厚度均匀度高，与短路口安装间隙匹配度好，插装顺畅，无需打磨修整，可快速完成绝缘隔断装配。

四、核心用材解析

本品选用高纯度电工无碱玻璃纤维布为增强基材，搭配耐高温改性环氧树脂，经高温高压层压固化、高精度裁切成型。选材适配短路口严苛工况，不含石棉、卤素及有害重金属，符合电气绝缘材料环保规范；材质结构致密均匀，无分层空隙，兼具高绝缘性与机械强度，耐受高温、轻微酸碱腐蚀，专为短路口高压绝缘隔断定制。

五、产品性能特点

高压绝缘性能：介电强度优异，绝缘阻抗稳定，可承受短路口高压工况，有效阻断电流传导，杜绝短路、漏电隐患，保障设备运行安全。
耐热耐温性能：适配短路口工作温度，长期使用不软化、不变形、不挥发有害物质，高温工况下绝缘性能无明显衰减，阻燃表现稳定。
机械力学性能：抗弯、抗压、抗冲击性能良好，质地坚硬不易脆裂，插装受力时不易弯折、破损，可承受设备运行振动，结构稳定性强。
耐腐耐候性能：适配冶金、电解车间潮湿、多尘、轻微酸碱工况，耐氧化、耐霉变，长期使用不易腐蚀老化，使用寿命持久。
安装适配性能：板材平整度高、厚度精准，插装拆卸便捷，可按需钻孔、裁切，适配各类非标短路口尺寸，无需二次加工即可使用。

六、核心技术参数表

参数项目	单位	标准指标	测试条件
密度	g/cm³	1.80-1.90	常温常压
垂直层向介电强度	kV/mm	≥13	常温干燥环境
体积电阻率	Ω·m	≥1×10¹³	23℃±2℃，相对湿度50±5%
弯曲强度	MPa	≥300	常温状态
长期使用温度	℃	-60~160	短路口常规运行工况
吸水率	%	≤0.15	24h常温浸水
阻燃性能	——	UL94 V-0级	标准阻燃测试
尺寸公差	mm	±0.1	常温检测
耐电压性能	kV	≥30	1min工频耐压测试

七、产品适用范围

0098.3240短路口绝缘板依托高压绝缘、耐高温特性，专为各类设备短路口绝缘隔断设计，核心应用场景如下：
铝电解槽、化工电解槽短路口高压绝缘隔断、防短路防护；
冶金电炉、电石炉短路口绝缘垫片、电流阻断配件；
高压电气设备、整流柜短路口绝缘分隔、漏电防护；
电解铝、有色金属冶炼设备短路口绝缘插件；
各类需要高压绝缘、高温工况的短路口隔断、绝缘支撑场景。

八、包装规范说明

内层防护：防止摩擦刮花；边角加装泡沫护角，避免运输磕碰破损。
中层固定：封装后产品整齐码放于加厚硬质瓦楞纸箱，箱内填充防震泡沫，固定产品位置，杜绝运输晃动、挤压变形。
外层标识：纸箱外侧清晰产品型号、规格、数量、生产日期、批次号，粘贴防潮、防震、轻放、易碎警示标识，方便仓储管理与运输防护。
随箱附件：每箱配套产品合格证、材质检测报告、使用说明书，便于客户入库验收、质检备案。

九、使用说明指南

安装前准备

检查产品外观，确认无裂纹、分层、变形、受潮等问题；清理短路口安装接触面，去除灰尘、油污、金属碎屑，保证接触面平整干燥；核对产品尺寸与短路口间隙，确保规格适配。

安装操作规范

安装时轻拿轻放，将绝缘插板平稳插入短路口间隙，严禁暴力敲击、弯折产品；如需紧固，采用适配紧固件均匀施压，避免局部受力过大导致开裂；安装后检查插板贴合度，无松动、无偏移，绝缘间隙符合设备安全标准。

储存与保养

产品存放于干燥、通风、阴凉的室内环境，远离火源、热源、强腐蚀性化学品；避免露天堆放、雨淋暴晒；码放时平整堆叠，控制高度防止重压变形；未启用产品保持原封装，防止受潮影响绝缘性能。

十、售后服务承

质量保障：产品出厂前经过外观、尺寸、绝缘性能、耐压强度全项检测，符合出厂标准；正常储存、使用条件下，非人为因素、非超工况使用导致的开裂、分层、绝缘失效问题，可依规对接售后处理。
技术支持：免费提供短路口尺寸核对、选型适配、安装指导服务；针对非标短路口规格，可配合对接尺寸、厚度微调等定制技术对接。
售后响应：接到客户售后反馈后，及时登记信息并快速响应，在约定时限内给出解决方案，全程跟进处理进度，保障客户权益。
物流与退换：发货前严格查验产品质量，若物流运输导致产品破损、变形，可凭现场实拍图片对接补发；非质量问题退换货，需保证产品完好、无破损、不影响二次销售。
产品核心优势：专为短路口高压高温工况定制，绝缘性能稳定、尺寸精准、插装便捷，材质耐腐抗造，售后响应及时，是冶金电解设备短路口绝缘的适配选型。

0008.短路口绝缘插板说明书

短路口绝缘插板是电解铝行业电解槽配套用绝缘材料，主要用于电解槽母线短路口的绝缘隔离。以下是该产品的详细说明书：

一、产品介绍

短路口绝缘插板是机械制造过程中用来固定加工对象，使之占有正确位置的装置，又称卡具或夹具。在电解槽中，它用于隔离立柱母线与短路母线，确保电解系列生产安全平稳运行。

二、技术说明

材料组成：由环氧树脂和玻璃布制成，型号为3240。在中温下机械性能高，在高温下电气性能稳定。耐热等级为B级（155℃）。

产品特性：

•具有较高的机械强度、阻燃性、耐漏电性

•耐电弧、介电强度及耐电压高

•吸水率低、尺寸稳定、翘曲度小

•具有高强度、高耐候、高介电、重防腐等优点

三、产品规格

•厚度：8mm

•宽度规格：170mm和180mm两种规格（根据立柱位置不同）

•材质：环氧树脂+玻璃布（3240型）或SMC片状模塑料

四、安装使用说明

安装前准备：

1.确认各螺丝松动到位

2.用带绝缘撬杠撬动一侧短路块

3.插入一组绝缘板

4.再次确认与通电装置相近一侧短路口螺丝松动到位

5.开风、通电拉开短路块

安装注意事项：

•拉开短路块后上方立即插入干木板，下方砸入木块

•待电压稳定后，抽出木板和木块，插入绝缘板

•短路口操作完成后，通知调度室通电时间及通电情况

五、维护保养

定期检测：

•每10天测量一次短路口绝缘值

•绝缘电阻值应不低于1MΩ

•对磕碰掉角、受热变色、检测数据不达标的绝缘插板要及时更换

安全注意事项：

•更换短路口绝缘插板时，必须由所在工区的区长在场进行监护

•运行人员每天要对短路口周围的导电物进行清理

•换极时短路口护罩要用上，掉下的热块要及时清理走，避免绝缘板被焦化

六、产品应用

适用于电解槽配套用绝缘材料，包括：高温酚醛密封板、环氧绝缘套筒、绝缘插板、绝缘轴套、锥面套、云母砖、异型绝缘套、绝缘节、高温无气隙绝缘板、U型绝缘槽、高强度绝缘棒等。

七、购买须知

•尺寸因测量工具和测量方法不同，可能存在0.5mm的误差

•产品均为实物拍摄，颜色经专业校对，与实物平铺图最为接近
