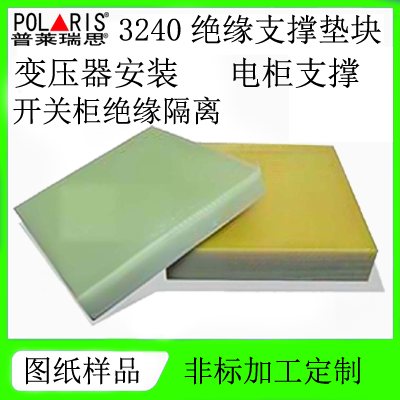

3240绝缘垫块用于变压器安装

一、产品概述：

3240绝缘垫块用于变压器安装是采用玻璃纤维布浸渍环氧树脂后热压而成的层压板，具有优异的机械强度、电气绝缘性能和耐热性。产品符合GB/T 1303.1-2008标准，属于F级（155℃）绝缘材料，广泛应用于电机、变压器、开关设备等电气装置的绝缘结构件制造。

二、产品特性：

‌电气性能‌
常态体积电阻率：≥1×10¹⁴ Ω·m
浸水后体积电阻率：≥1×10¹⁴ Ω·m
介质损耗因数（1MHz以下）：≤0.04
垂直层向电气强度：根据厚度不同，电气强度在10.2-16.9 MV/m之间（详见电气强度表）
吸水性：低吸水性，具体数值见产品数据表
‌机械性能‌
高机械强度，适用于承受机械负荷的绝缘场合
抗弯曲、抗张和抗压性能优异
耐冲击强度良好
‌热性能‌
耐热等级：F级（155℃）
在180℃高温下才发生变形，不宜与金属材料一起受热使用.
耐热性和耐潮性良好，适用于变压器油压环境和湿度环境.
‌其他特性‌
表面光滑、无凹坑，厚度公差标准
平整度好，适合精密电子绝缘要求
耐化学腐蚀和耐油性良好

三、产品规格：

‌厚度范围‌：0.5～100mm（可根据需求定制）
‌常规尺寸‌：1000mm×2000mm（可按要求裁切）
‌颜色‌：黄色（标准色）
‌密度‌：1.7-1.9 g/cm³

四、应用领域：

电子器具的绝缘支撑
变压器绝缘板、绝缘垫块
发电机、开关设备等电气设备的绝缘部件
精密电子绝缘要求的产品，如电位器碳膜印刷玻璃纤维板、精密测试板材等

五、使用注意事项：

‌电气安全‌
确保在使用环境中满足电气强度要求，避免在超过其电气强度极限的电压下使用
在潮湿环境中使用时，需注意其浸水后的绝缘电阻性能
‌温度控制‌
避免在超过180℃的环境中使用，以防材料变形
不宜与金属材料一起受热，以免金属板材变形
‌机械加工‌
可使用锯割、切削、钻孔、开槽、螺纹等机械加工方法
加工时需注意安全，避免机械伤害
可根据用户图纸要求生产加工各种机械绝缘零件
‌安装与维护‌
安装时确保垫块平整放置，避免因安装不当导致电气性能下降
定期检查垫块的物理和电气状态，及时更换老化或损坏的垫块

六、电气强度表（垂直层向电气强度）：

平均厚度(mm)	电气强度(MV/m)	厚度(mm)	电气强度(MV/m)
0.4	≥16.9	1.6	≥12.7
0.5	≥16.1	1.8	≥12.2
0.6	≥15.6	2.0	≥11.8
0.7	≥15.2	2.2	≥11.4
0.8	≥14.8	2.4	≥11.1
0.9	≥14.5	2.5	≥10.9
1.0	≥14.2	2.6	≥10.8
1.2	≥13.7	2.8	≥10.5
1.4	≥13.2	3.0	≥10.2

七、数据表（部分参数）：

性能名称	3240
密度(g/cm³)	1.7-1.9
吸水性(mg)	见具体数据表
体积电阻率(常态时)(Ω·m)	≥1×10¹⁴
体积电阻率(浸水后)(Ω·m)	≥1×10¹⁴
平行层向绝缘电阻(常态时)(MΩ)	≥1×10¹⁴
平行层向绝缘电阻(浸水后)(MΩ)	≥1×10¹⁴
介质损耗因数(48Hz-62Hz以下)	≤0.04
介质损耗因数(1MHz以下)	≤0.04
浸水后绝缘电阻(Ω)	≥5.0×10⁴
