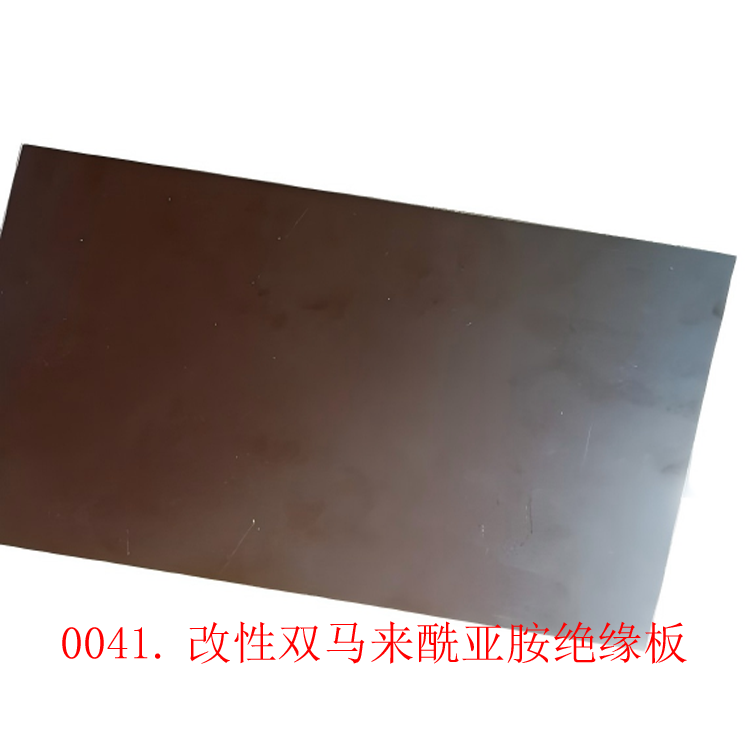

0041.改性双马来酰亚胺绝缘板产品说明书

一、产品概述

改性双马来酰亚胺绝缘板是以改性双马来酰亚胺树脂为基体树脂，浸渍电子级无碱玻璃纤维布，经热压成型工艺制备的高性能结构型绝缘材料。本品通过分子结构改性，优化了传统双马来酰亚胺树脂的脆性、加工性与耐热性，兼具优异的电气绝缘性、高温力学稳定性、耐辐照性与耐腐蚀性，属于耐高温热固性绝缘板材，广泛应用于高温、高电压、高辐射、高可靠性要求的电气电子与高端装备领域。

二、执行标准

参考执行标准（可根据企业备案与认证调整）：
GB/T 1303-2019《电气绝缘用玻璃纤维增强热固性层压板》
GJB 1650-1993 军用双马来酰亚胺玻璃布层压板规范（军品级适用）
企业内控标准 Q/XXX-XXXX（标注企业标准编号）

三、产品型号与规格

（一）常用型号

按改性体系、用途分级，常规型号示例：
BMI-1：通用工业改性型，适配常规高温电气绝缘结构件
BMI-2：高韧性改性型，适配需机械加工、抗冲击结构件
BMI-3：高耐热高介电型，适配航空航天、军工、核电等高精领域
BMI-4：低吸水率低介损型，适配潮湿环境高频电气设备

（二）尺寸规格

常规板面尺寸：1000mm×2000mm、1020mm×1220mm，可定制非标尺寸
厚度范围：0.5mm~50mm，特殊超薄 / 超厚规格可协商定制
厚度公差：执行 GB/T 1303 标准，常规 ±0.05mm~±0.15mm，高精度级可缩至 ±0.03mm
外观公差：边缘切割平整、无分层、无裂纹、无明显气泡，板面平整度≤0.5mm/m

四、原材料组成

基体树脂：改性双马来酰亚胺（BMI）树脂（烯丙基化合物、环氧树脂协同改性）
增强基材：电子级无碱玻璃纤维布（EW 系列、E 系列，符合 IEC 60808 标准）
辅助助剂：固化剂、增韧剂、偶联剂、抗氧剂、阻燃助剂（无卤环保型）
不含卤素、重金属等受限有害物质，符合 RoHS 环保指令要求

五、关键理化及电气性能指标

以下为典型性能值，实测以第三方检测报告为准，测试条件：温度 23±2℃，湿度 50±5% RH

性能项目	单位	测试方法	典型指标
密度	g/cm³	GB/T 1033.1	1.85~2.0
吸水性（24h 浸渍）	%	GB/T 1034	≤0.15
热变形温度（HDT）	℃	GB/T 1634	≥280
长期使用温度	℃	IEC 60216	200~220
玻璃化转变温度（Tg）	℃	DSC/DMA	≥250
弯曲强度（常温）	MPa	GB/T 1449	≥450
弯曲强度（200℃）	MPa	GB/T 1449	≥300
压缩强度	MPa	GB/T 1448	≥350
冲击强度（无缺口）	kJ/m²	GB/T 1451	≥35
体积电阻率（常温）	Ω·cm	GB/T 1410	≥1.0×10¹⁶
体积电阻率（200℃）	Ω·cm	GB/T 1410	≥1.0×10¹⁴
表面电阻率	Ω	GB/T 1410	≥1.0×10¹⁵
介电强度（3mm 厚）	kV/mm	GB/T 1408.1	≥30
介电常数（1MHz）	-	GB/T 1409	4.0~4.8
介质损耗因数（1MHz）	-	GB/T 1409	≤0.015
耐电弧性	s	GB/T 1411	≥180
阻燃等级	-	UL 94	V-0 级（无卤型）
耐温性（热老化，220℃/1000h）	性能保留率	GB/T 7141	力学、电气性能保留≥70%

六、产品特性
超耐高温性：长期使用温度可达 200~220℃，短时可耐受 280℃以上高温，高温下力学与绝缘性能衰减小，优于普通环氧板、酚醛板
优异电气绝缘：高低温、潮湿环境下介电性能稳定，体积电阻率、介电强度保持率高，适配高压、高频电气绝缘场景
力学性能均衡：改性后大幅改善传统 BMI 脆性，韧性、抗冲击性提升，抗弯、抗压强度高，可同时承担绝缘与结构支撑功能
环境耐受性强：耐高低温交变、耐湿热、耐油、耐有机溶剂、耐辐照、耐老化，适用于严苛户外、机载、舰载、核工环境
加工性能良好：可进行锯切、钻孔、铣削、研磨、冲压（薄型）等机械加工，加工精度高，不易分层崩边
环保安全：无卤阻燃，低烟低毒，不含镉、铅、汞等重金属，符合电子电气环保与设备安全要求
尺寸稳定性佳：吸水率低，高温、湿热环境下形变小，适配精密绝缘结构件

七、适用领域

航空航天：航空发动机绝缘部件、航天器机载设备绝缘结构板、雷达高频绝缘组件
军工装备：导弹、雷达、通信设备耐高温绝缘件，军用电子仪器结构绝缘板
轨道交通：高铁、动车牵引变流器、逆变器、变压器耐高温绝缘支撑件
电力电气：高压开关、GIS 绝缘隔板、牵引电机绝缘槽楔、干式变压器绝缘垫块、风电变流器绝缘板
电子信息：高频印制电路板基材、半导体测试治具、高温炉内绝缘承载板
新能源：光伏逆变器、储能变流器、充电桩高压绝缘结构件
其他高端领域：核电设备非核级绝缘部件、石油钻井高温电气绝缘件、精密仪器抗辐照绝缘结构

八、加工与使用指南

1.机械加工建议

推荐工具：使用硬质合金刀具、金刚石刀具，搭配高速精密锯床、数控钻床、铣床
切削参数：采用低进给、高转速加工，避免瞬时冲击力过大导致板材微裂、分层
钻孔处理：小孔径钻孔建议添加冷却润滑液，防止局部高温灼伤板材，出口处加装垫板减少崩边
薄型加工：厚度＜1mm 板材建议采用精密裁切，避免强力冲压导致边缘开裂
加工粉尘：加工产生的粉尘建议配备除尘装置，避免吸入，操作时佩戴防尘口罩

2.使用安装注意事项

装配固定：优先采用螺栓紧固、粘接装配，避免强力敲击、强行压装，防止板材内应力开裂
温度适配：可长期在 200~220℃环境使用，短时峰值温度不建议超过 280℃，禁止明火直接接触
环境防护：长期暴露于强紫外、强化学腐蚀环境时，建议加装防护涂层或外壳，延长使用寿命
电气间隙：高压场景使用时，需依据电压等级核算电气间隙与爬电距离，满足电气安全规范
粘接适配：推荐使用环氧结构胶、耐高温 BMI 专用胶，粘接前打磨板面，去除油污与粉尘

3.禁忌事项

禁止在超过长期使用温度的环境下持续工作，防止树脂降解、性能失效
禁止接触强氧化性酸、强碱溶剂，避免树脂基体腐蚀、分层
禁止暴力弯折、冲击厚板产品，本品为热固性层压板，无塑性变形能力，过载易断裂
禁止未经核算直接用作承重主结构件，需结合力学载荷进行结构设计

九、包装运输与贮存

1.包装

常规包装：塑料薄膜真空密封 + 硬质蜂窝纸板 / 木架托装，防止受潮、磕碰、划伤
标识：外包装标注产品型号、规格、数量、生产日期、批号、防潮防压警示、企业信息

2.运输

按普通非危险化学品运输，可采用公路、铁路、航空货运
运输过程避免雨淋、暴晒、剧烈颠簸、重物挤压，防止包装破损、板材受潮变形

3.贮存

贮存环境：干燥、通风、清洁的室内仓库，环境温度 5~35℃，相对湿度≤65%，远离热源、明火、酸碱化学品
堆放方式：平地平放，底部加装木质垫板，禁止竖放、斜放、叠放过高，防止弯曲变形
贮存期限：密封状态下保质期 12 个月，开封后建议 3 个月内完成加工使用，避免长期暴露吸湿
过期处理：超期产品需重新检测关键性能，合格后方可使用

十、安全与环保说明

加工安全：机械加工粉尘无剧毒，但长期吸入可能刺激呼吸道，作业场所需通风除尘，操作人员佩戴防尘口罩、护目镜、防护手套
消防安全：本品为阻燃型材料，UL 94 V-0 级，离火自熄；燃烧时产生少量热解烟气，火灾现场需佩戴防毒呼吸装备
废弃物处理：加工边角料、报废板材属于工业热固性复合材料，禁止随意丢弃，建议交由专业固废处理机构回收处置，不可焚烧、填埋
接触防护：避免长期皮肤直接接触板材切削粉尘，接触后及时用清水清洗手部；若粉尘入眼，立即用大量清水冲洗并就医
十一、质量保证与验收
出厂检验：每批次产品均按企业标准与国标进行外观、尺寸、密度、介电强度、弯曲强度等项目检验，合格附出厂合格证
验收标准：买方按双方约定规格、执行标准与本说明书指标验收，异议需在收货 7 个工作日内书面提出
质保范围：正常贮存、加工、使用前提下，产品若出现分层、大面积气泡、性能不达标等制造缺陷，卖方负责退换货
免责条款：因用户私自改性、超工况使用、违规加工、存储不当造成的损坏，不在质保范围内

<
