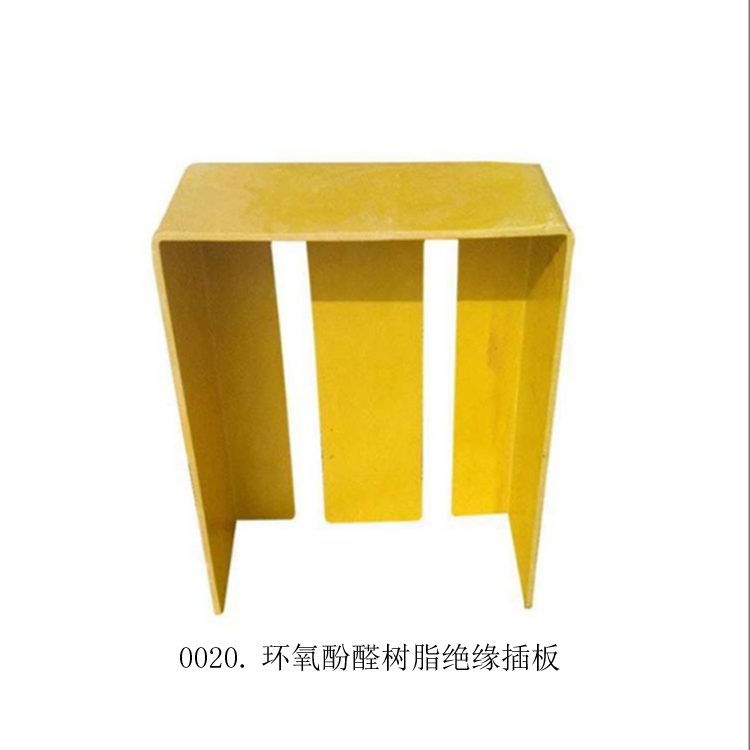

0020.环氧酚醛树脂绝缘插板说明书环氧酚醛树脂绝_上海电兴科技有限公司-上海交通大学国家科技园021-54361854/5436161954/54358329

欢迎进入上海电兴科技有限公司-上海交通大学科技园|短路接地线网站

服务热线

021-54361854/54361954

24绝缘产品

产品推荐

沃卡福（VOLTCRAFT）VC65双极电压测试仪

‌‌VC65双极电压测试仪‌

接地电阻测试线4105地针棒仪摇表防雷

电力安全工具柜上海交通大学国家大

一、产品概述

本产品是以无碱玻璃纤维布为增强材料，浸渍环氧树脂与酚醛树脂改性的胶粘剂，经高温高压热压固化而成的硬质板状层压材料。它兼具了环氧树脂优异的电气性能和粘结力，以及酚醛树脂优良的耐热性和阻燃性，是一种综合性能突出的高性能绝缘结构材料，尤其适用于对阻燃性、耐热性和绝缘性有较高要求的领域。
核心特点：
•高机械强度与刚性
•优异的电气绝缘性能，性能稳定
•优良的阻燃性（通常可达UL 94 V-0级）
•良好的耐热性和耐化学性
•低吸水性，防潮性能好
•易于进行机械加工

二、主要技术参数

性能指标	单位	典型值	测试标准/备注
密度	g/cm³	1.7 - 1.9	-
吸水率 (24h, 23℃)	%	≤ 0.1	极低，防潮性优异
弯曲强度	MPa	≥ 400	纵向，机械强度高
绝缘电阻	Ω	≥ 1.0 x 10¹²	常态，极高
平行层向绝缘电阻	Ω	≥ 1.0 x 10¹⁰	潮湿处理后仍保持良好
介电强度（垂直于板面）	kV/mm	≥ 20	90℃油中，绝缘性能优异
相对介电常数 (50Hz)	-	4.0 - 5.5	-
耐电弧性	s	≥ 60	优于普通酚醛布板
阻燃等级	-	UL 94 V-0	核心优势之一
长期工作温度	℃	155 (F级)	耐热性好
热变形温度	℃	≥ 250	-

三、产品规格

•板材尺寸： 标准板 1000mm x 1220mm， 1020mm x 1220mm。可接受定制尺寸。
•标准厚度： 0.5mm, 1.0mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm ... 至 50mm。公差符合国标。
•颜色： 通常为天然黄绿色、黄褐色（环氧树脂本色），也可提供黑色、白色等。
•表面： 双面光滑，无碱布纹路清晰可见。

四、典型应用领域

得益于其均衡而优越的综合性能，环氧酚醛绝缘插板广泛应用于要求苛刻的电气和机械领域：
1.高压电气设备：
•高低压开关柜中的绝缘隔板、衬板、母线夹板、支架。
•变压器绝缘件、线圈端撑条、垫块。
•电机槽楔、绝缘垫片。
2.电子与通信设备：
•配电盘、端子板的绝缘基板。
•服务器、通信设备中的绝缘支撑件。
3.交通运输：
•轨道交通（地铁、高铁）车辆内的电气控制柜绝缘部件。
•电动汽车电池包内部绝缘隔板、电机绝缘件。
4.机械设备：
•需要阻燃和绝缘的机械结构件、齿轮、轴承板。
•治具、测试工装的绝缘部分。
5.其他领域：
•实验室工作台面（耐化学腐蚀）、有阻燃要求的绝缘部件。

五、加工与使用指南

1.加工前处理：

•板材在加工前应在与加工车间相同的温湿度环境下放置24小时以上，以释放应力、稳定尺寸。

2.推荐加工方法：
•剪切/冲裁:适用于较薄板材（<3mm）制作简单形状。注意模具间隙要小于金属模具。
•机械加工:推荐使用硬质合金（碳化钨）刀具。可进行铣、钻、车、锯、磨等。
•钻孔:钻深孔时应勤退刀排屑，推荐使用冷却液（水或乳化液）以防止过热和刀具磨损。
•切割:可以使用高速钢锯或碳化钨锯片。
•强烈推荐使用水切割或激光切割，可获得最佳边缘质量，无粉尘，无应力。
3.加工参数：
•切削速度:中高速度。
•进给量:适中，避免过小导致摩擦生热。
•冷却:必须使用冷却液。这不仅能延长刀具寿命、改善工件表面质量，更重要的是能有效抑制玻璃纤维粉尘，保护操作者健康。
4.安全与防护：
•机械加工会产生玻璃纤维粉尘，操作人员必须佩戴防尘口罩（建议N95或更高等级）、防护眼镜和手套。
•工作区域应配备局部排风除尘装置。
5.后处理：
•加工后的工件可用清水或中性清洁剂清洗并彻底干燥。
•可根据需要进行倒角、打磨、喷码、丝印或涂覆绝缘清漆。

六、储存与运输

1.储存条件:应存放于干燥、通风、阴凉的室内，避免阳光直射，远离热源。理想环境温度10-30℃，相对湿度<70%。
2.堆码方式:应平放在平整的台面或货架上。严禁竖放或斜靠，防止板材变形。堆叠高度不宜过高，防止底层板材受压变形。
3.防潮:在潮湿季节或地区，建议使用防潮包装或放入干燥剂。使用前若受潮，可在80-100℃下干燥2-4小时。
4.运输:需有防潮、防雨、防撞击包装，避免剧烈震动和野蛮装卸。

七、注意事项与警告

•【安全第一】加工产生的玻璃纤维粉尘可刺激皮肤和呼吸道，必须严格遵守个人防护和通风要求。
•【材料取向】本材料为各向异性，沿纤维方向（纵向）和垂直方向（横向）的机械性能有差异，设计时应予考虑。
•【阻燃非不燃】UL 94 V-0级是阻燃等级，表示离开火源后在极短时间内自熄，并非不可燃烧。材料仍需远离明火和高温热源。
•【电气设计】尽管电气性能优异，但在极端潮湿或污染环境下长期使用，仍需考虑爬电距离和电气间隙，建议做表面处理。
•【非食品级】严禁用于食品及医药接触领域。

八、与相关材料的简要对比

•vs. 酚醛布板:电气性能、机械强度、耐潮性、阻燃性全面优于酚醛布板，价格更高。
•vs. 纯环氧板:在保持大部分环氧优异性能（尤其电气性）的同时，阻燃性、耐热性和成本控制通常优于部分纯环氧板，综合性价比高。
本产品是追求高性能、高可靠性绝缘应用的理想选择。如需特殊性能（如特定颜色、厚度、耐电弧性、CTI值等），可提供定制服务。
