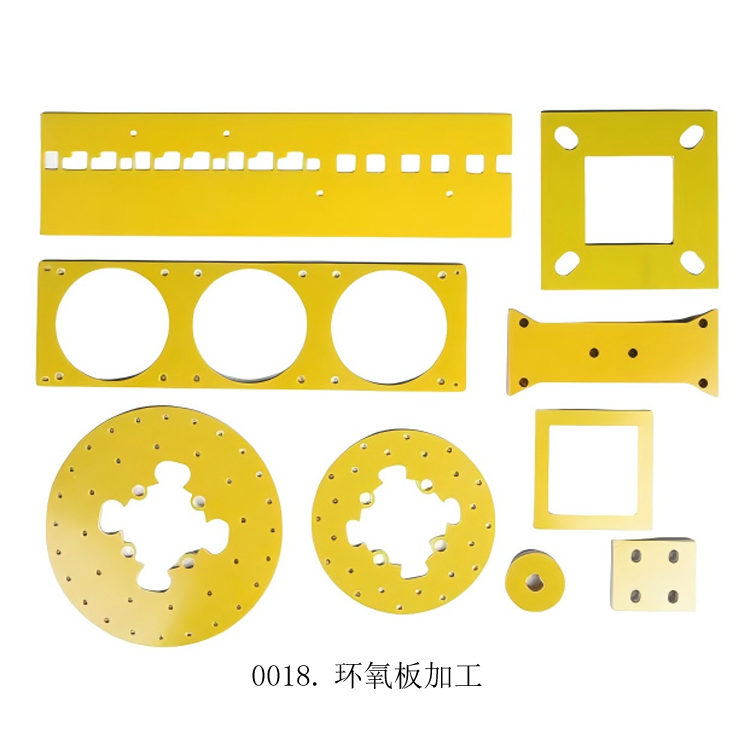

0018.环氧板加工说明书

一、产品概述

环氧板是以环氧树脂和玻璃纤维布为主要原料，经高温高压层压成型的高性能绝缘材料，型号为3240。
产品具有优异的机械强度、电气绝缘性能和耐腐蚀性能，广泛应用于电子、电气、机械制造、航空航天等领域。环氧板加工主要包括切割、钻孔、铣削、车削等工艺，加工精度直接影响产品的最终性能和使用寿命。

二、技术参数

基本性能指标

性能指标	单位	标准值
材质	-	环氧树脂+玻璃纤维布
厚度范围	mm	0.5-150
标准尺寸	mm	1000×2000、1220×2440
密度	g/cm³	1.7-1.9
吸水率	%	<0.15
拉伸强度	MPa	≥3000（纵向）
弯曲强度	MPa	≥3500（纵向）
体积电阻率	Ω·cm	≥10¹²-10¹⁵
击穿电压	kV/mm	≥20-50
长期工作温度	℃	170-210
耐热等级	-	B级（155℃）
阻燃等级	-	V0级

三、加工工艺流程

1.材料准备

环氧板通常由环氧树脂和玻璃纤维布组成，需要按照设计要求裁剪成适当大小的板材。在裁剪时，需要使用专业的切割工具，如手动或机械式切割机，将板材切成所需的形状和尺寸。材料选择对加工精度有直接影响，质量较差的原材料可能导致环氧板的力学性能不稳定，甚至出现裂纹或形变现象。

2.表面处理

为了确保环氧板的质量和外观，需要进行表面处理。首先使用砂纸或砂轮将板面打磨平滑，去除表面的毛刺和凹凸不平的部分，同时增加表面附着力。然后用丙酮或其他有机溶剂清洗表面，以去除粉尘、油污和杂质。最后在表面涂上一层底漆，增加涂层的附着力和耐磨性。

3.环氧树脂混合

环氧树脂需要按照一定比例混合，并根据需要加入催化剂、固化剂等辅助剂。这些添加剂的选择应根据设计要求和所需性能进行。混合时应确保物料均匀混合，避免引入过多空气导致气泡产生。

4.涂覆/浸渍

将已经打磨处理过的环氧板放置于加热室中加热，使其表面温度达到约100℃，然后涂布或浸渍环氧树脂混合物。涂布一般适用于平面板材，而浸渍则适用于复杂形状的零件。在涂布和浸渍过程中，需要注意均匀涂布以及充分浸渍。

5.固化

涂覆或浸渍完成后，将环氧板放置在恒温箱中进行固化。固化时间和温度应根据环氧树脂的配方和板材的厚度而定，一般固化温度为150-180℃，时间2-4小时。固化后，环氧板具有较高的强度和硬度。

6.加工成型

环氧板固化后，可以使用各种工具进行切割、钻孔、铣削等成型操作。在加工时，应使用合适的切削工具，并采取适当的切削参数和工艺。此外，还需注意环氧板加工过程中产生的粉尘和废料，以及对环境的影响。

四、主要加工方法

1.切割工艺

切割是环氧板加工中最常见的方法之一，常用的切割技术包括：
激光切割：适用于2mm以下超薄板材的精细切割，精度可达±0.05mm，切口光滑无毛刺，能处理复杂曲线图案。但厚板（>3mm）切割效率显著下降，且高温可能导致板材边缘轻微碳化。
数控切割机：配合数控铣床使用，适用于1-10mm中厚板材及复杂形状加工，精度可达±0.1mm，还能同步完成钻孔、铣槽等复合工艺。但切割时会产生玻璃纤维粉尘，需配备防护装置。
水刀切割：利用高压水流混合磨料切割，特别适用于5-20mm厚环氧板或对热敏感的加工场景，全程无热变形，不会损伤材料绝缘性能，切割精度可达±0.5mm。
电锯切割：包括圆盘锯、带锯机等，常用于环氧板的批量粗加工，适合切割5mm以下的板材。但切割精度有限（误差约±1mm），切口易产生毛刺和粗糙面。

2.钻孔工艺

钻孔主要是为了满足结构件装配的要求，通常使用钻床或激光钻孔机进行。钻孔技术的关键在于确保钻孔位置的准确性和孔的质量。不当的钻孔可能导致板材开裂或损坏，因此在钻孔时需要特别注意。
钻孔注意事项：
•使用锋利的钻头，如碳化钨钻头或硬质合金钻头
•采用低速高扭矩的钻床，并使用冷却液来减少热量积聚
•钻孔时应使用适当的钻进速度和压力，防止分层或开裂
•钻孔后应清除孔内碎屑，使用砂纸打磨孔壁毛刺

3.铣削和车削

铣削和车削是环氧板的精加工方法，主要用于加工特定形状或尺寸的板材。这两种方法可以实现较高的加工精度和表面光洁度。在进行铣削和车削时，需要选择合适的刀具和切削参数。
铣削加工：将铣刀沿着环氧板的表面进行切削，可以加工出各种形状的表面，如平面、曲面、槽等。常用的铣削设备有立式铣床、卧式铣床、数控铣床等。
车削加工：适用于加工圆形或旋转对称的零件，可以加工出高精度的外圆、内孔、端面等。

4.磨削工艺

磨削是用磨料磨削环氧板材的过程，可用于去除环氧板上的毛刺、减小板材表面粗糙度、修正板材尺寸等。磨削工艺常用的设备有手持砂轮机、平面磨床等。在磨削过程中，需要选择合适的磨料粒度和切削速度，以避免过度磨削和烧伤环氧板材。

5.电脑锣加工

电脑锣（CNC数控加工）是目前最常用的环氧板加工方式，具有灵活、快速、功能强大的特点。电脑锣可以加工各种复杂形状的零件，如绝缘垫片、绝缘杆、游星轮等小加工件。电脑锣较大的特点就是灵活，快速，功能强大，是目前最好也最常用的加工方式。

五、加工质量控制

1.原材料质量控制

确保所有原材料均符合相关标准和规定，特别是环氧树脂和固化剂的质量，对最终产品的性能有直接影响。玻璃纤维的均匀性和分布会影响环氧板的强度和刚性，进而影响加工精度。纤维分布不均匀的环氧板容易发生翘曲、变形或裂纹，导致加工误差。

2.加工过程控制

在成型和固化过程中，需严格控制工艺参数，如温度、压力、时间等，以确保产品质量的稳定性和一致性。定期对生产设备进行维护和保养，确保设备精度和性能满足生产要求。
温度控制：由于环氧板易受温度影响，加工过程中应控制温度，避免因温度过高或过低导致板材变形或开裂。建议在加工前了解材料的热变形温度，并确保加工温度低于此限值。
切削参数选择：加工时应选择合适的切削参数，如切削速度、进给量等，以避免因切削参数不当导致板材损坏或刀具磨损。使用硬质合金或金刚石涂层的刀具可以有效提高切削效率并减少刀具磨损。

3.成品检测

主要检测项目包括外观质量（如色泽、平整度、气泡等）、尺寸精度、机械性能（如拉伸强度、弯曲强度、冲击韧性等）、电气性能（如绝缘电阻、介电强度等）以及热性能（如耐热性、耐燃性等）。通过科学有效的质量控制手段，确保每一块环氧板都能达到既定标准，满足客户需求。

六、安全注意事项

1.个人防护

操作人员应佩戴适当的个人防护装备，包括防尘口罩、护目镜、防护手套等。由于环氧板加工过程中可能产生有害的粉尘和碎屑，应采取适当的安全措施确保操作人员的安全。

2. 环境控制

加工区域应配备通风系统，确保施工环境粉尘浓度≤2mg/m³，相对湿度控制在40%-65%之间。应尽量在无尘室或低尘环境下操作，以防止尘埃和污染物附着在环氧板表面，这些污染物可能会影响其电气性能及产品的质量。

3.化学品安全

环氧树脂、硬化剂等有毒化学药品应集中保管。配制复合物时，应在通风良好场所进行，人在上风地点搅拌。施工人员避免连续工作，一般工作2-3天换班一次。施工时应带塑料手套或医用手套，工作完毕用酒精和肥皂洗手。

4.电气安全

施工区域设置临时接地线（接地电阻≤4Ω），手持电动工具配备漏气保护器（动作电流≤15mA，动作时间≤0.1s）。高压设备区施工前办理"电气第一种工作票"，设置安全围栏（高度1.2m）。

5.防火措施

施工现场配置ABC型干粉灭火器（每50㎡1具，最小规格4kg），胶黏剂储存区设置防火堤（高度300mm，采用抗静电材料）。发生火情时立即启动应急广播，组织人员沿疏散通道撤离至集合点。

七、常见问题及解决方案

1.切割边缘粗糙

原因：切割速度过快、刀具磨损、冷却不足
解决方案：降低切割速度，更换锋利刀具，使用冷却液或压缩空气冷却

2.钻孔时板材开裂

原因：钻头钝化、进给速度过快、压力过大
解决方案：使用锋利的钻头，降低进给速度，采用分级钻孔法（先用小钻头引孔，再扩孔）

3.表面出现气泡

原因：环氧树脂混合时引入空气、固化温度过高
解决方案：采用真空脱泡处理，控制固化温度在标准范围内

4.板材翘曲变形

原因：固化温度不均匀、冷却速度过快、材料内应力释放
解决方案：采用阶梯升温固化工艺，缓慢冷却，进行后固化处理

5.绝缘性能下降

原因：材料受潮、表面污染、加工过程中产生碳化
解决方案：保持材料干燥，清洁表面，控制加工温度避免碳化

八、维护保养

1.日常检查

定期检查环氧板表面是否有裂纹、划痕、变色等缺陷，检查尺寸精度是否符合要求。对于电气应用，应定期检测绝缘电阻和介电强度。

2.清洁保养

使用温和的清洁剂和软布清洁环氧板表面，避免使用强酸强碱清洁剂。清洁后用清水冲洗干净，用软布擦干或自然晾干。

3.存放要求

环氧板应存放在干燥、通风、阴凉的环境中，避免阳光直射和高温环境。存放时应平放，避免重压，防止翘曲变形。
根据使用环境和使用频率，定期对环氧板进行性能检测，包括机械性能测试、电气性能测试和热性能测试。对于不合格的产品应及时更换。

九、应用领域

环氧板广泛应用于以下领域：
1.电子电气：PCB线路板、变压器隔板、电机槽楔、开关柜绝缘件等
2.机械制造：精密治具、游星轮、轴承支架、机械结构件等
3.航空航天：飞机绝缘件、卫星结构件、雷达基板等
4.新能源：光伏逆变器散热板、锂电池隔板、风电设备绝缘件等
5.实验室设备：实验台面、仪器支架、绝缘垫片等

十、注意事项

1.环氧板加工前应充分了解材料的性能和特点，选择合适的加工方法和刀具
2.加工过程中应严格控制温度，避免因温度过高或过低导致板材变形或开裂
3.加工后应对成品进行质量检查，确保尺寸精度和表面质量符合要求
4.对于特殊要求的应用，应进行性能测试，确保产品满足使用要求
5.严格遵守安全操作规程，确保人员和设备安全
通过以上加工工艺和质量控制措施，可以确保环氧板加工的质量和性能，满足不同应用领域的需求。
