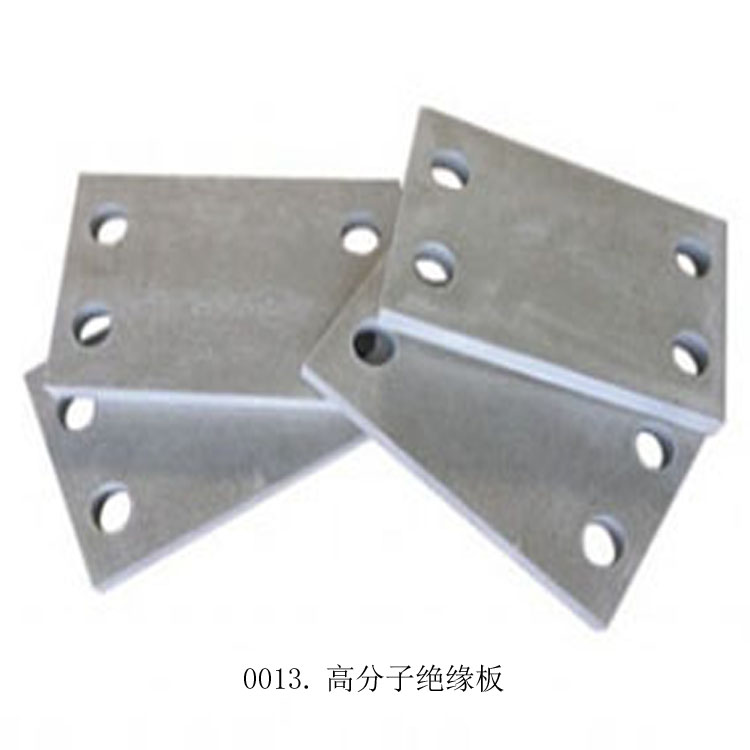

0013.高分子绝缘板说明书

一、产品概述

高分子绝缘板是以温石棉和水泥为基本原料，采用圆网抄取法制板机抄板坯、切边和油压等工艺制造而成的高科技产品，又称金刚石绝缘板。
该产品具有高强度、大幅面、防火、防水、隔音、隔热、绝缘、耐腐等优良性能，是一种新型建筑和工业用板材。

二、技术参数

基本规格

•材质：温石棉+水泥或高分子复合材料
•厚度范围：4~100mm
•标准尺寸： 2400×1200mm、 1800×900mm、 1200×1200mm、
1200×800mm、 1200×600mm、 600×600mm
•密度：1.7~1.9 g/cm³
•吸水率：<0.8~1.0%
•工作温度：>160℃
•击穿电压：≥2000V
•体积电阻系数：>1.0×10¹² Ω·cm

力学性能指标

性能指标	单位	标准值
横向抗折强度	MPa	22~28
纵向抗折强度	MPa	17~20
抗冲击强度	KJ/m²	2.0~2.5
抗压强度	kg/cm²	>400
不透水性	-	经24H底面无水滴出现
抗冻性	-	经25次循环冻融不得有分层等破坏现象
不燃性	-	符合GB8624标准

三、产品特点

1.高强度耐压：抗压强度>400kg/cm²，使用寿命长
2.低热性能：低热容量，低热导率，隔热性能优异
3.韧性优良：非脆性材质，耐冲击性好，不易断裂
4.尺寸精确：平整度好，尺寸稳定，加工精度高
5.易加工性：易切割、钻孔，安装方便快捷
6.耐腐蚀性：优良的化学稳定性，耐酸碱腐蚀
7.绝缘性能：电气绝缘性能优异，体积电阻系数高
8.阻燃防火：不燃性材料，符合防火安全标准
9.吸音降噪：具有优良的吸音降噪性能

四、应用领域

高分子绝缘板广泛应用于以下领域：
1.建筑领域：各类建筑物的内外墙体、吊顶、幕墙衬板、吸音屏障、复合墙体面板
2.电力行业：箱式变压器外墙和内隔板、变电柜绝缘、配电房绝缘防护
3.工业设备：电解铝厂、电炉、模具、电工、磁性材料、绝缘、隔热等工业用板
4.家具制造：家具、玩具、机垫、包装箱等
5.交通运输：轨道交通、船舶配电和控制舱室
6.电子行业：电器开关底板、电气绝缘材料、PCB钻孔垫板

五、安装方法

安装前准备

1.材料检查：确认绝缘板型号与设备匹配，检查外观无裂纹、变形、污损
2.工具准备：钻孔机、螺孔倒角工具、砂轮打磨机、扭力扳手、万用表
3.基础处理：清理基础表面，确保平整、干净，移除杂物和尘土

安装步骤

1.表面处理：将安装表面打磨至金属色，清除锈斑，确保表面平整、清洁
2.钻孔定位：按照设计要求在安装位置钻孔，孔径应与螺栓匹配
3.安装固定：将绝缘板放置在安装位置，使用高强度绝缘螺栓固定
4.紧固螺栓：使用扭力扳手按对角顺序逐步拧紧，确保受力均匀
5.绝缘检测：安装完成后使用万用表检测绝缘电阻，确保绝缘性能符合要求

安装注意事项

•安装时必须使用润滑油，防止螺栓拧入过程中被卡死
•螺栓轴心线必须与机体表面垂直，可用角尺检查
•多螺栓连接时，应按对称顺序分步均匀紧固
•使用经过校准的扭矩扳手，按设计规定扭矩值操作
•紧固端应采用过盈配合，确保螺纹副的紧固性

六、维护保养

日常检查

•每10天测量一次绝缘值，绝缘电阻值应不低于1MΩ
•运行人员每天要对绝缘板周围的导电物进行清理
•检查绝缘板是否有磕碰掉角、受热变色、检测数据不达标等情况

定期保养

1.表面清洁：使用温和的肥皂水或酒精清洗，禁止使用含火种、酸、碱、油脂的清洗剂
2.干燥处理：清洗后应用清水充分漂洗，擦干水分，确保表面干燥
3.保护剂涂抹：定期涂抹专用保护剂，提高抗腐蚀性能

试验周期

•绝缘板应每年进行一次工频耐压试验
•35kV及以下电压等级：施加3倍线电压，持续1分钟
•220V电压等级：施加400V电压
•110V电压等级：施加260V电压

七、安全注意事项

使用安全

•更换绝缘板时，必须由专业人员在现场进行监护
•运行人员每天要对绝缘板周围的导电物进行清理
•发现绝缘板表面出现裂纹、破损、气泡、变形等情况时，应立即更换

存放要求

•应存放在干燥、阴凉、通风、无腐蚀气体和灰尘的地方
•避免受潮、受强烈阳光照射或发生化学变化
•应放置在专用箱子或匣子里，防止受潮和磨损

报废标准

当出现以下情况时，应立即更换：
•表面出现裂纹、破损、气泡、变形
•绝缘性能检测不合格
•受热变色严重
•机械强度下降，无法满足使用要求

八、质量保证

产品实行三包服务，对使用过程中发生的问题，供应商应及时给予解决。产品均通过国家质量监督验证，各项指标符合国家标准要求。

九、检测标准

高分子绝缘板的检测主要依据以下标准：
•GB/T 20974-2020《绝热用酚醛泡沫制品》
•GB 8624-2012《建筑材料及制品燃烧性能分级》
•GB/T 31956-2015《建筑用玻璃纤维增强酚醛树脂板》
•JC/T 2155-2012《建筑用金属面酚醛泡沫夹芯板》
主要检测项目包括：密度、吸水率、拉伸强度、弯曲强度、击穿电压、绝缘电阻、耐热性、耐腐蚀性、阻燃性能等。

十、选购建议

1.材质选择：根据使用环境选择普通绝缘板、耐酸绝缘板、耐高温绝缘板或耐高温耐酸绝缘板
2.尺寸确认：因测量工具和方法不同，尺寸可能存在0.5mm误差
3.品牌选择：建议选择生产厂家购买，售后服务有保证
4.资质认证：确保产品符合国家标准要求

十一、常见问题处理

问题1：绝缘板表面出现裂纹

原因：可能因温度变化、机械应力或材料老化导致.
处理：立即更换新板，检查安装环境是否符合要求.

问题2：绝缘电阻下降

原因：可能受潮、污染或材料老化.
处理：清洁表面，干燥处理，如仍不合格则更换.
问题3：螺栓松动
原因：振动或温度变化导致.
处理：重新紧固螺栓，检查螺纹是否损坏，必要时更换.

十二、联系方式

如有任何技术问题或需要售后服务，请联系：
•生产厂家：建议选择正规生产厂家购买
•技术支持：提供技术咨询和安装指导
•售后服务：对使用过程中发生的问题及时解决
注意：本说明书内容仅供参考，具体使用请根据实际情况和产品说明书执行。在使用过程中如遇到任何问题，请及时联系生产厂家或专业技术人员。
