10电力安全工器具

主页 > 产品中心 > 10电力安全工器具 >

产品介绍

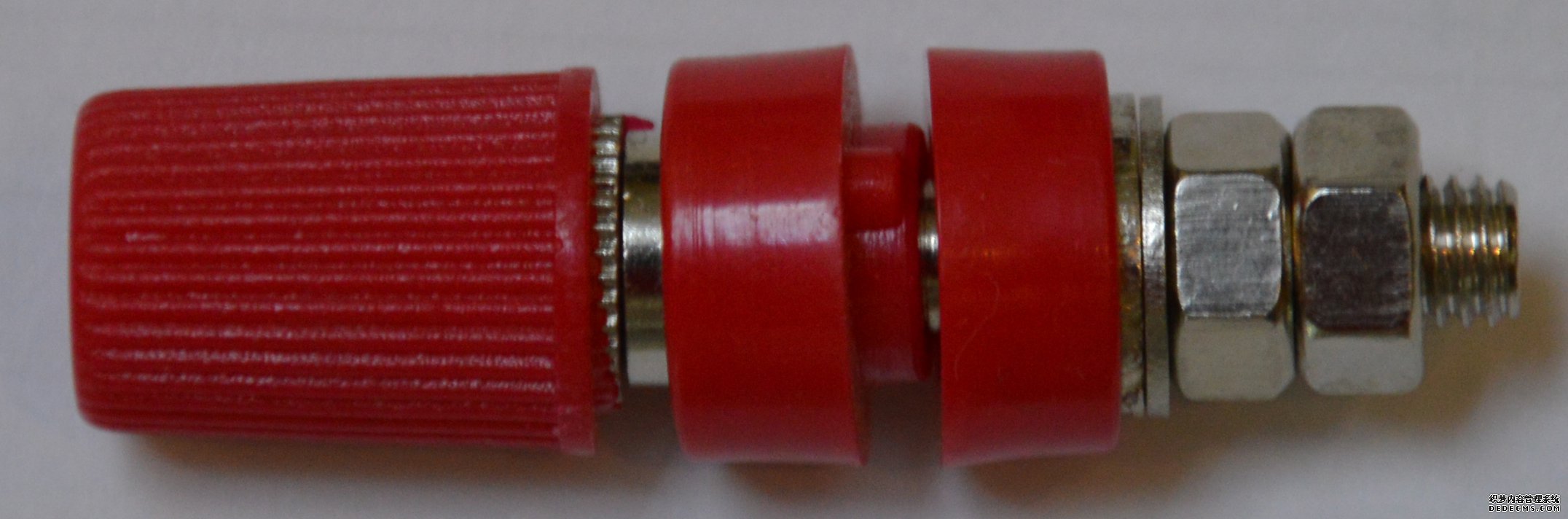

1. 产品概述 接线柱是电气连接的核心组件，用于安全、可靠地连接导线，确保电流顺畅传输。广泛应用于工业控制、汽车电子、仪器仪表及家用电器等领域。本说明书涵盖通用接线柱的安装、使用和维护指南，适用于标准型号（如JXZ系列）。特定型号（如汽车发电机端子）请参考专用手册。
 2. 安全警示 ‌严禁操作‌：在通电状态下触摸导电部位，或安装于易燃易爆环境中。 ‌断电要求‌：安装、维修时务必切断电源，并由专业人员操作。 ‌环境限制‌：避免在腐蚀性气体或潮湿环境中使用，防止绝缘损坏。 ‌防护措施‌：确保安装空间充足，远离儿童接触，使用标准导线和符合要求的负载。
 3. 产品规格与型号 ‌通用型号示例‌：
 JXZ-1型：24A电流，Ø4孔径，M5×44mm螺纹。
 JXZ-103型：双色设计，24A电流，Ø4孔径，M5×45mm螺纹。
 ‌汽车专用端子‌：如B+（正极输出）、F+（磁场控制）、B-（负极接地）等，功能各异，需匹配车辆电路。 ‌参数说明‌：额定电压至1000V，电流范围16A-32A，适用于50/60Hz交流或直流系统。
2. 安装步骤 ‌准备阶段‌：检查产品完整性，确认无损坏，并准备标准导线和工具。 ‌安装位置‌：选择通风良好、无腐蚀的区域，确保固定稳固。 ‌连接方法‌： ‌通用接线‌：将导线插入接线柱孔，紧固螺丝确保接触紧密。例如，JXZ-1型使用M5螺栓固定。 ‌汽车端子‌：B+端子连接蓄电池正极，F+连接调节器，B-接地；中性点端子（N）用于转速表等设备。 ‌极性注意‌：直流应用时，正极（+）接高电势端，负极（-）接低电势端，避免反接损坏设
5. 使用说明 ‌正常操作‌：通电前验证连接正确性，避免过载；汽车端子需确保发电机与蓄电池并联，调节器配置正确。 ‌测试建议‌：使用万用表检测电压/电流时，并联测电压，串联测电流，注意量程选择。 6. 维护与保养 ‌定期检查‌：清理灰尘，检查螺丝紧固度，防止松动导致接触不良。 ‌故障处理‌：若出现发热或异常，立即断电排查；汽车系统需检查充电指示灯和继电器状态。 ‌存储条件‌：干燥环境中存放，避免机械损伤。
6. 接线柱的类型主要分为‌六角、梅花、镀镍/银‌等材质类型，以及‌JXZ-1型、JXZ-2微型、JXZ-3(30A)、JXZ-4(100A孔型)、JXZ-600A型大电流‌等多种规格型号。具体如下： 一、材质类型 ‌六角接线柱‌：如JXZ-1(Ⅱ)六角接线柱，规格为[M5×45mm]，电流25A，试验耐压3KV。 ‌梅花接线柱‌：如JXZ-1(Ⅲ)梅花接线柱，规格为[M5×45mm]，电流25A，试验耐压3KV。 ‌镀镍/银接线柱‌：如JXZ-2(镀银)型接线柱，规格为[M6×55mm]，电流30A，试验耐压3KV。 二、规格型号 ‌JXZ-1型接线柱‌：规格为[M5×48mm]，电流20A（镀镍/银），耐压3KV。 ‌JXZ-2微型接线柱‌：规格为[M6×55mm]，电流30A，试验耐压3KV。 ‌JXZ-3(30A)型接线柱‌：规格为[M6×55mm]，电流30A，试验耐压3KV。 ‌JXZ-4(100A孔型)接线柱‌：规格为[M10×75mm]，电流100A，试验耐压3KV。 ‌JXZ-600A型大电流接线柱‌：规格为[M12×85mm]，电流600A，试验耐压3KV。 三、其他类型 ‌JXZ-2(小体)型接线柱‌：规格为[M4×32mm]，电流15A，试验耐压3KV。 ‌JXZ-2(40A)型接线柱‌：规格为[M6×42mm]，电流40A，试验耐压3KV。 ‌JXZ-2(60A)型接线柱‌：规格为[M8×45mm]，电流60A，试验耐压3KV。 ‌JXZ-2(Ⅱ)型接线柱‌：规格为[M4×32mm]，电流15A，试验耐压3KV。 ‌金属接地柱‌：用于接地连接。
安装接线柱其实很简单，记住这三步就能搞定：‌选对型号、固定牢固、接线规范‌。具体操作如下：

一、选对型号

· ‌看电流需求‌：比如JXZ-1型（20A）适合小功率设备，JXZ-4(100A)适合大电流场景。
· ‌看材质‌：六角/梅花接线柱通用性强，镀镍/银的更耐腐蚀。

二、固定牢固

· ‌开孔尺寸‌：按规格开孔，比如JXZ-1型需φ8mm腰孔，JXZ-4(100A)需φ14.2mm孔。
· ‌固定方式‌：用螺丝或卡扣固定，确保不松动。

三、接线规范

· ‌接线顺序‌：先接电源线（如“+”“-”），再接信号线。
· ‌绝缘处理‌：用绝缘胶带包好裸露部分，防短路。
‌注意‌：安装前断电，戴绝缘手套，定期检查是否松动。需要具体型号的安装图可以告诉我！
